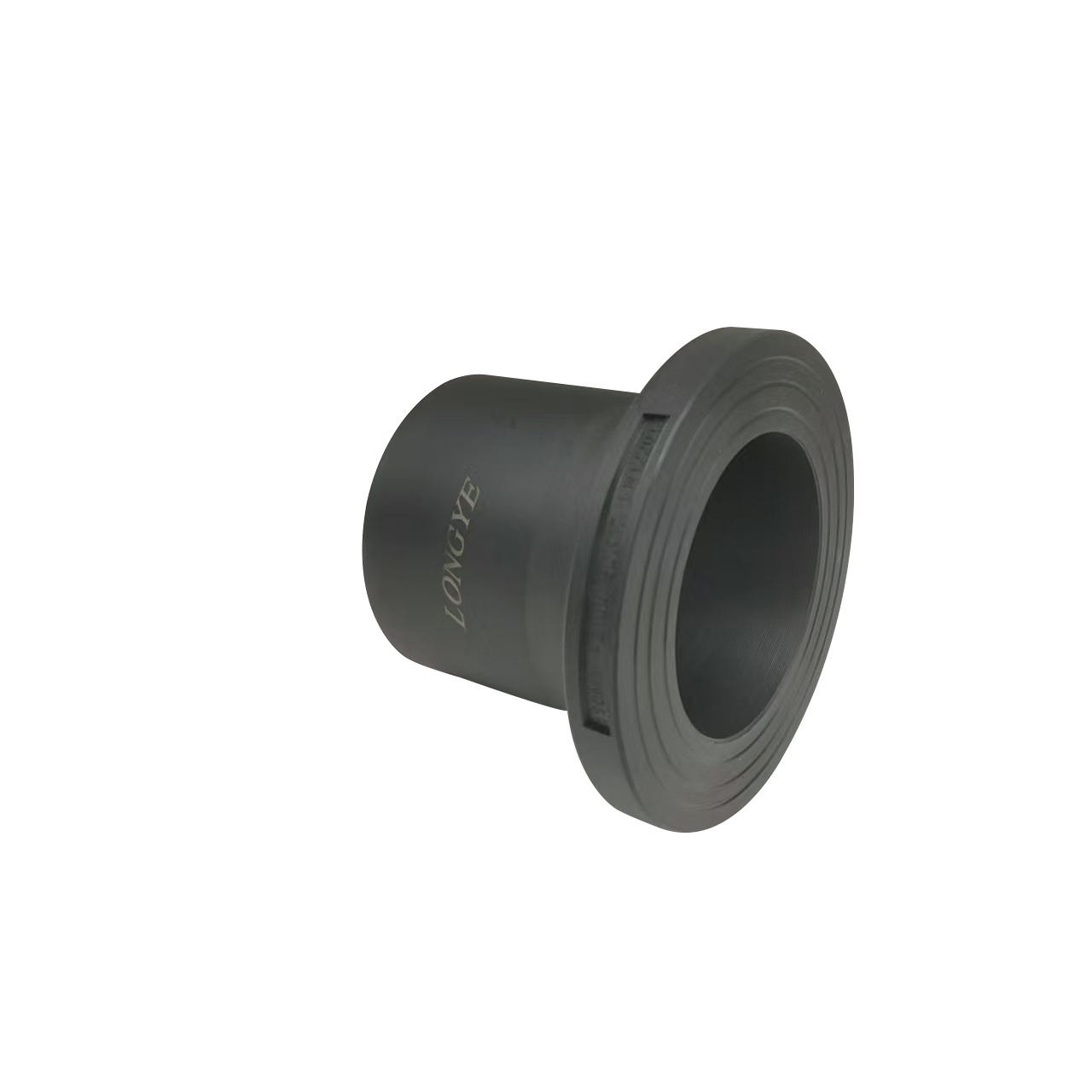

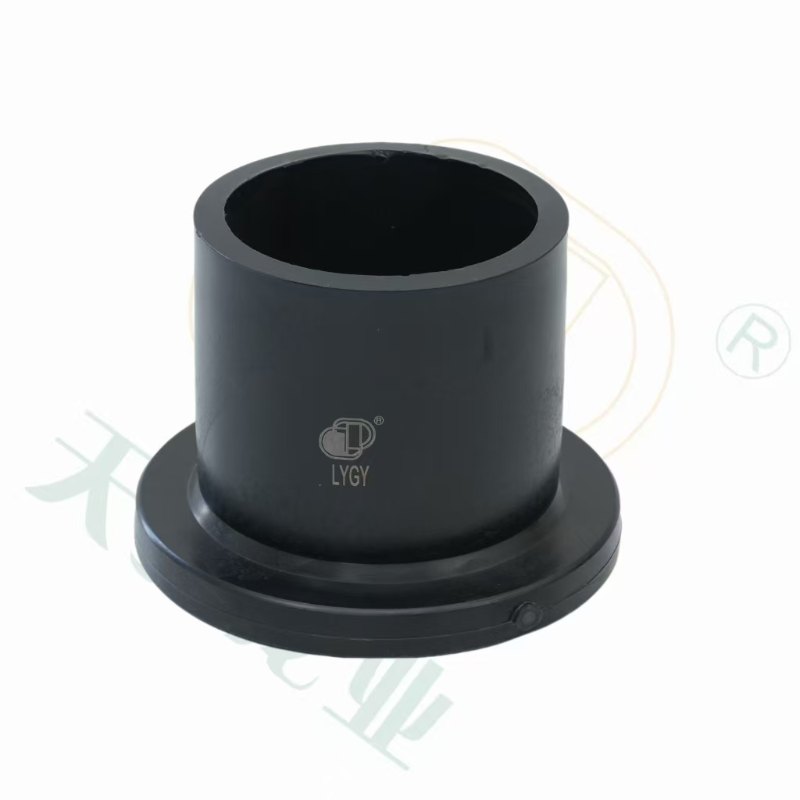

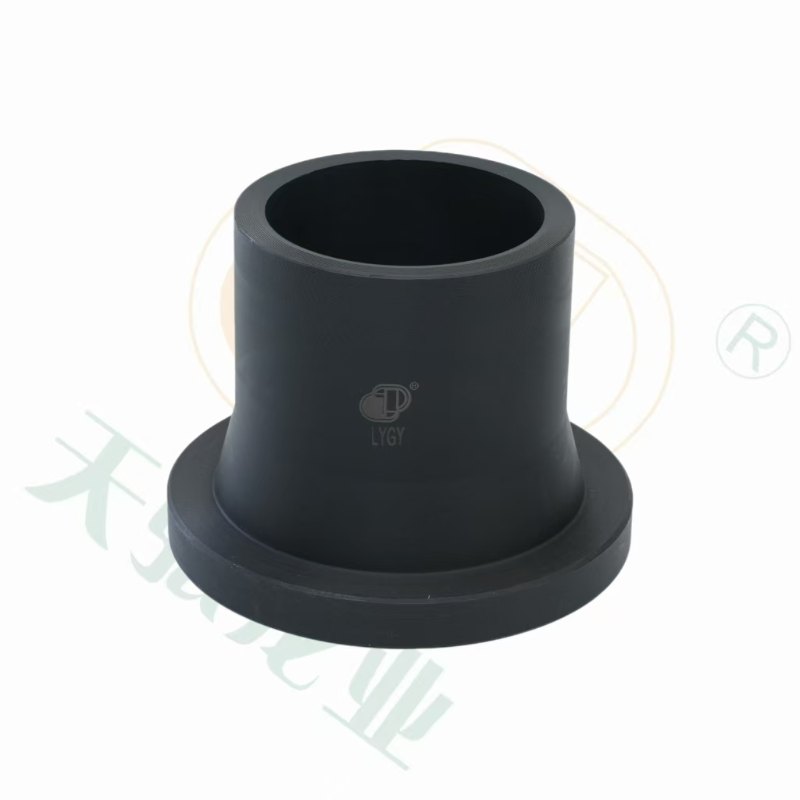

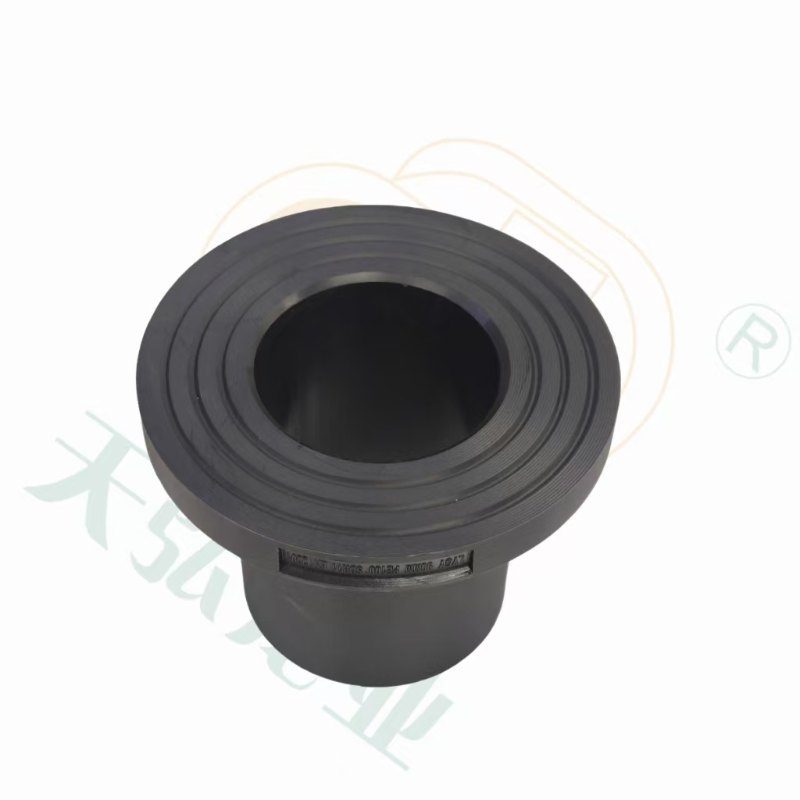

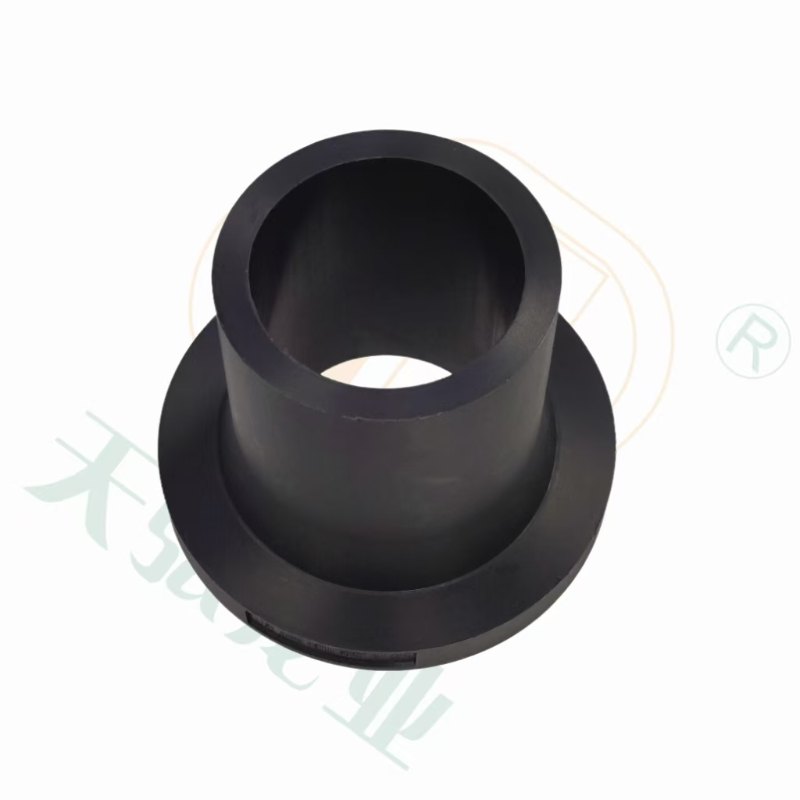

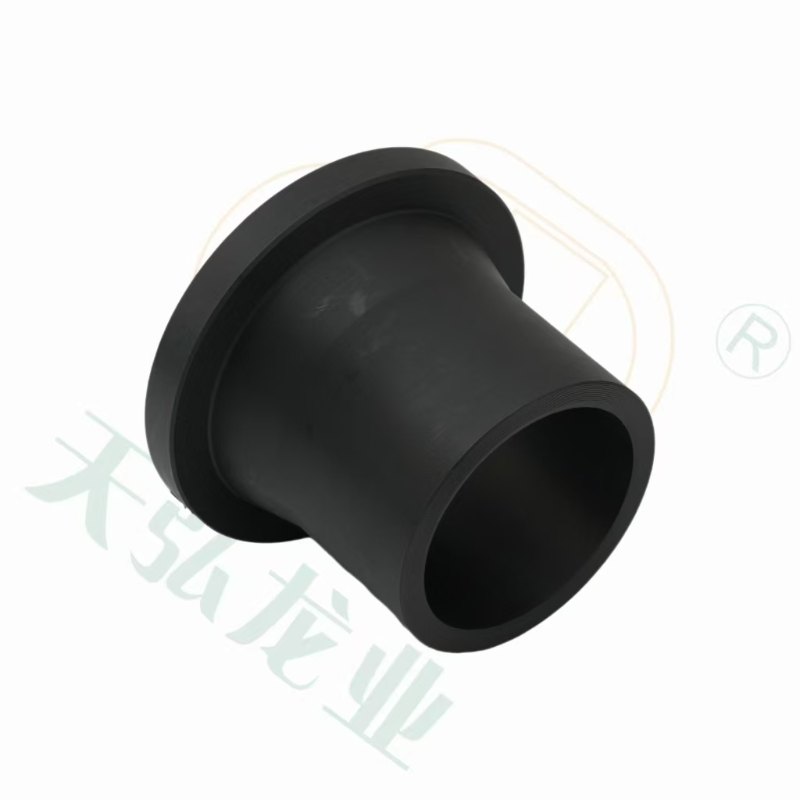

محول شفة HDPE قصير الرقبة للمياه الباردة

نظرة عامة على المنتج

إن محول فلنجة HDPE قصير العنق للمياه الباردة عبارة عن تركيب انتقالي مدمج مصمم لتوصيل أنابيب HDPE بالمكونات ذات الحافة في أنظمة توزيع الماء البارد. تم تصنيعه من مادة HDPE من فئة PE100 مع شفة من الفولاذ الكربوني المصبوب (مجلفن بالغمس الساخن لمقاومة التآكل)، ويوفر هذا المحول واجهة آمنة بين خطوط أنابيب HDPE الملحومة بالانصهار والصمامات أو المضخات أو صهاريج التخزين ذات الحواف. متوافق مع EN 12201-1:2024 لأنابيب الضغط، فهو يحافظ على معدل ضغط PN16 (16 بار عند 20 درجة مئوية) بينما يشغل مساحة محورية أقل بنسبة 30% من محولات الحافة الطويلة العنق القياسية - وهو أمر بالغ الأهمية للتركيب في الأماكن الضيقة. يقلل تصميم العنق القصير من فقدان الضغط عبر عملية النقل، مما يضمن الكفاءة الهيدروليكية في أنابيب المياه البلدية، وخطوط العمليات الصناعية، وأنظمة المياه الباردة التجارية. يتجاوز عمر الخدمة 50 عامًا في المنشآت المدفونة وفوق الأرض، ويتفوق في الأداء على المحولات المعدنية المعرضة للتآكل.

ميزات المنتج

تصميم موفر للمساحة

يقلل تكوين العنق القصير من الطول الإجمالي بنسبة 40% مقارنة بمحولات الفلنجة التقليدية، مما يجعله مثاليًا لعمليات التعديل التحديثي في ​​خنادق الأنابيب الموجودة والغرف الميكانيكية الضيقة. تتميز الرقبة المدمجة بانتقال تدريجي للقطر يقلل من الاضطراب، مع معاملات فقدان الضغط (قيمة K) أقل من 0.2 - متفوقة على وصلات الحافة المفاجئة. تضمن المعالجة الدقيقة تسطيح وجه الحافة ضمن 0.1 مم/م، مما يضمن وضع الحشية بشكل مناسب.

تقنية الاتصال الآمن

يتميز المحول بنظام إغلاق ثلاثي : رابطة دمج HDPE إلى الحافة، وحشية EPDM بين وجوه الحافة، وختم على شكل حرف O في قاعدة الرقبة. يعمل تصميم الختم الزائد هذا على التخلص من مسارات التسرب، حتى في ظل تقلبات الضغط وحركة الأنابيب. تشتمل الحافة الفولاذية المجلفنة على ثقوب محفورة متوافقة مع معايير ANSI B16.5 وDIN 2501، مما يضمن التوافق مع مواصفات الحافة العالمية.

أداء الضغط والتوافق

تم تصنيفه لضغط عمل يصل إلى 16 بار عند 20 درجة مئوية (خدمة الماء البارد)، ويحافظ المحول على السلامة في درجات الحرارة التي تتراوح من -20 درجة مئوية إلى 40 درجة مئوية. تتوافق رقبة PE100 HDPE مع كل من أنابيب PE80 وPE100 عبر الدمج المؤخرة أو الصهر الكهربائي ، بينما يقبل وجه الحافة الحشيات القياسية (EPDM أو NBR أو PTFE) للتوافق مع سوائل النظام المختلفة. يتحمل التجميع قوى الدفع المحورية التي تصل إلى 25 كيلو نيوتن، مما يمنع فصل الحافة في ظل ظروف الاندفاع.

التطبيقات

يعمل محول الحافة المدمج هذا على حل تحديات الانتقال في أنظمة الماء البارد:

• أنابيب المياه البلدية : تربط خطوط توزيع HDPE بالصمامات ذات الحواف والعدادات ومحطات الضخ في شبكات المياه الحضرية.

• المنشآت الصناعية : التحولات بين خطوط معالجة HDPE والمعدات ذات الحواف في مصانع تجهيز الأغذية والأدوية والتصنيع.

• المباني التجارية : تربط الأنابيب الصاعدة HDPE بالوصلات ذات الحواف في أنظمة التبريد، وحلقات التبريد، وخزانات تخزين الماء البارد.

• محطات معالجة المياه : تتكيف خطوط الترشيح الغشائية HDPE مع صمامات التحكم ذات الحواف ومعدات المراقبة.

التعليمات

لماذا تختار تصميمًا قصير العنق بدلًا من محولات الفلنجة القياسية؟

يوفر تكوين العنق القصير المساحة الحرجة في التركيبات المحصورة مع تقليل فقدان الضغط عبر عملية النقل، مما يجعله مثاليًا لعمليات التعديل التحديثي والغرف الميكانيكية الضيقة.

ما هي معايير الحافة التي تتوافق معها؟

يتوفر المحول بفلنجات محفورة وفقًا لمعايير ANSI B16.5 (الفئة 150) و DIN 2501 (PN16)، مما يضمن التوافق مع أنظمة الأنابيب العالمية. أنماط الحفر المخصصة متاحة عند الطلب.

كيف يتم تثبيته لضمان أداء خالي من التسرب؟

يتم دمج عنق HDPE في الأنبوب باستخدام الدمج التناكبي (الأحجام ≥63 مم) أو الصهر الكهربائي (الأحجام ≥63 مم)، ثم يتم تثبيت الحافة على شفة التزاوج مع تطبيق عزم دوران موحد (35-40 نيوتن متر لمسامير M16).

هل هي مناسبة لأنظمة مياه الشرب؟

نعم. يفي PE100 HDPE بمتطلبات EN 12201-1 الخاصة بملامسة مياه الشرب، بينما يتم طلاء الحافة المجلفنة بمادة إيبوكسي صالحة للطعام لمنع التلوث.
