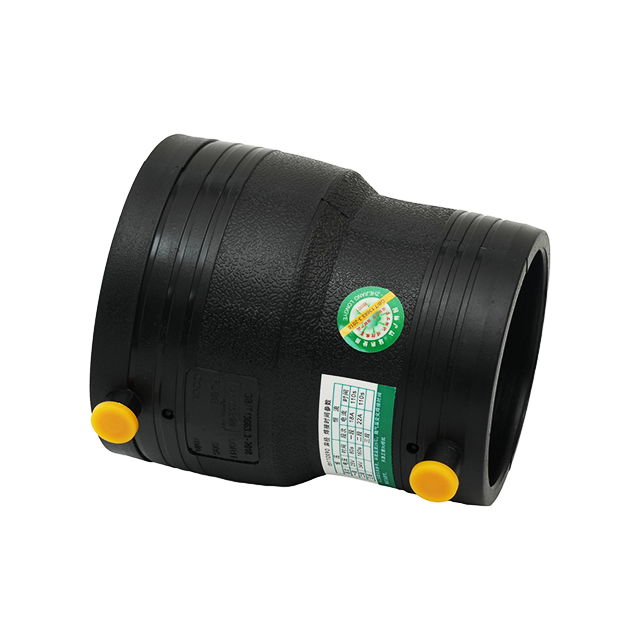

HDPE تنصهر مقرنة التخفيض لإمدادات المياه

إن قارنة التوصيل المخفضة المصهورة HDPE لإمدادات المياه عبارة عن تركيب انتقالي عالي الأداء تم تصميمه للتوصيلات الدقيقة بين أنابيب HDPE بأقطار مختلفة في أنظمة توزيع مياه الشرب.

توافر الحالة:

الكمية:



رسالتك سلة الاستفسارات

وصف المنتج

المواصفات (مم)	φد	ج1	φD1	ج2	L	φد	كمية التعبئة
63*50	80	50	50	45	125	4.8
75*50	95	55	50	45	145	4.8
75*63	95	55	63	50	155	4.8
90*63	115	65	63	50	155	4.8
90*75	115	65	75	55	160	4.8
110*63	140	75	63	50	160	4.8
110*75	140	75	75	55	165	4.8
110*90	140	75	90	65	170	4.8
160*90	200	75	90	65	230	4.8
160*110	200	95	110	78	230	4.8
200*110	250	105	110	115	295	4.8
200*160	250	105	160	110	250	4.8
250*160	300	120	160	135	275	4.8
250*200	300	120	200	135	275	4.8
315*200	370	140	200		310	4.8
315*250	370	140	250	155	310	4.8
400*250	470	155	250	155	340	4.8
400*315	470	155	315	160	34	4.8

نظرة عامة على المنتج

تم تصنيعها من مادة HDPE من فئة PE100 — المادة المفضلة لتطبيقات الماء المضغوط بموجب EN 12201-1:2024 — تعمل قارنة التوصيل هذه على إنشاء وصلات دائمة ومتجانسة تقضي على مخاطر التسرب المرتبطة بالتركيبات الميكانيكية. متوفر في مجموعات أحجام تتراوح من 20 مم × 16 مم حتى 315 مم × 250 مم ، ويوفر انتقالًا سلسًا للتدفق بين الخطوط الرئيسية ووصلات الخدمة، مع الحفاظ على الكفاءة الهيدروليكية في شبكات المياه البلدية والتجارية والصناعية. يضمن تصميمها الملحوم بالانصهار عمر خدمة يتجاوز 50 عامًا ، متفوقًا على المخفضات المعدنية التقليدية التي تعاني من التآكل والتسرب بمرور الوقت.

ميزات المنتج

تكنولوجيا الانصهار المتجانس

تم تصميم قارنة التوصيل من أجل تركيب الصهر الكهربائي أو الدمج المؤخرة ، مما يؤدي إلى إنشاء روابط جزيئية بين التركيبات والأنابيب أقوى من مادة الأنابيب نفسها. يؤدي هذا إلى التخلص من مسارات التسرب المحتملة الموجودة في التركيبات الملولبة أو ذات الحشيات، مما يقلل من تكاليف الصيانة على مدار عمر النظام. يتم التحكم في عملية الدمج عبر المعلمات الممسوحة ضوئيًا بالرمز الشريطي، مما يضمن جودة مشتركة متسقة عبر التركيبات.

التحسين الهيدروليكي

تتميز الوصلة بانتقال تدريجي للقطر بزاوية مستدق 5 درجات، مما يقلل من فقدان الضغط والاضطراب، ويحافظ على معدلات التدفق في حدود 3% من أداء الأنبوب المستقيم. يمنع السطح الداخلي الأملس (Ra <0.005 مم) التقشر ونمو البكتيريا، وهو أمر بالغ الأهمية للحفاظ على جودة المياه في أنظمة الشرب. يضمن تحليل ديناميكيات الموائع الحسابية (CFD) خصائص التدفق المثالية عبر جميع مجموعات الحجم.

أداء مقدر بالضغط

معتمدة لضغط عمل 16 بار (PN16) عند 20 درجة مئوية، تلبي القارنة متطلبات أنظمة إمداد المياه ذات الضغط المتوسط. ويحتفظ بسلامة الضغط عند درجات حرارة تصل إلى 40 درجة مئوية (شائعة في أنابيب المياه ذات المناخ الدافئ) ويظهر مقاومة للزحف تحت ضغط مستمر - ويحافظ على 90% من قوته بعد 10000 ساعة من التشغيل المستمر.

التطبيقات

تتفوق قارنة التوصيل المختزلة المنصهرة هذه في سيناريوهات انتقال إمدادات المياه:

التوزيع البلدي : يربط الخطوط الرئيسية ذات القطر الكبير بخطوط الخدمة الأصغر في شبكات المياه الحضرية.

المنشآت الصناعية : التحولات بين أنابيب المياه المعالجة وخطوط إمداد المعدات في المصانع.

المجمعات التجارية : تقليل حجم الأنابيب من بناء الخطوط الرئيسية إلى أنظمة التوزيع الأرضية في الفنادق ومراكز التسوق.

معالجة المياه : تربط منافذ نظام الترشيح بخطوط التوزيع الرئيسية، مما يحافظ على الضغط من خلال التحولات القطرية.

التعليمات

ما الذي يجعل المفاصل المندمجة أفضل من التوصيلات الميكانيكية؟

تعمل الوصلات المنصهرة على إنشاء رابطة متجانسة بين التركيبات والأنابيب، مما يقضي على مخاطر التسرب ويوفر مقاومة أفضل لحركة الأرض وتقلبات درجات الحرارة وارتفاع الضغط مقارنة بالوصلات الميكانيكية.

كيف يتم ضمان جودة التثبيت؟

تشتمل نماذج الصهر الكهربائي على معلمات لحام مشفرة بالرمز الشريطي والتي يتم فحصها بواسطة معدات الدمج، مما يضمن التحكم الدقيق في درجة الحرارة والضغط أثناء التثبيت. وهذا يقلل من الأخطاء البشرية ويضمن جودة مشتركة متسقة.

هل هي مناسبة لأنظمة مياه الشرب؟

نعم. تتوافق مادة PE100 HDPE مع متطلبات EN 12201-1 الخاصة بملامسة مياه الشرب، مع عدم تسرب المواد الضارة ومقاومة نمو البكتيريا على الأسطح الداخلية.

ما هي مجموعات الحجم المتاحة؟

تتوفر قارنة التوصيل في تخفيضات الحجم القياسية بما في ذلك 20 مم × 16 مم، و32 مم × 25 مم، و63 مم × 50 مم، و110 مم × 90 مم، و200 مم × 160 مم، و315 مم × 250 مم ، مما يغطي معظم احتياجات التحول لإمدادات المياه. يمكن تصنيع أحجام مخصصة للتطبيقات المتخصصة.
