نظرة عامة على المنتج

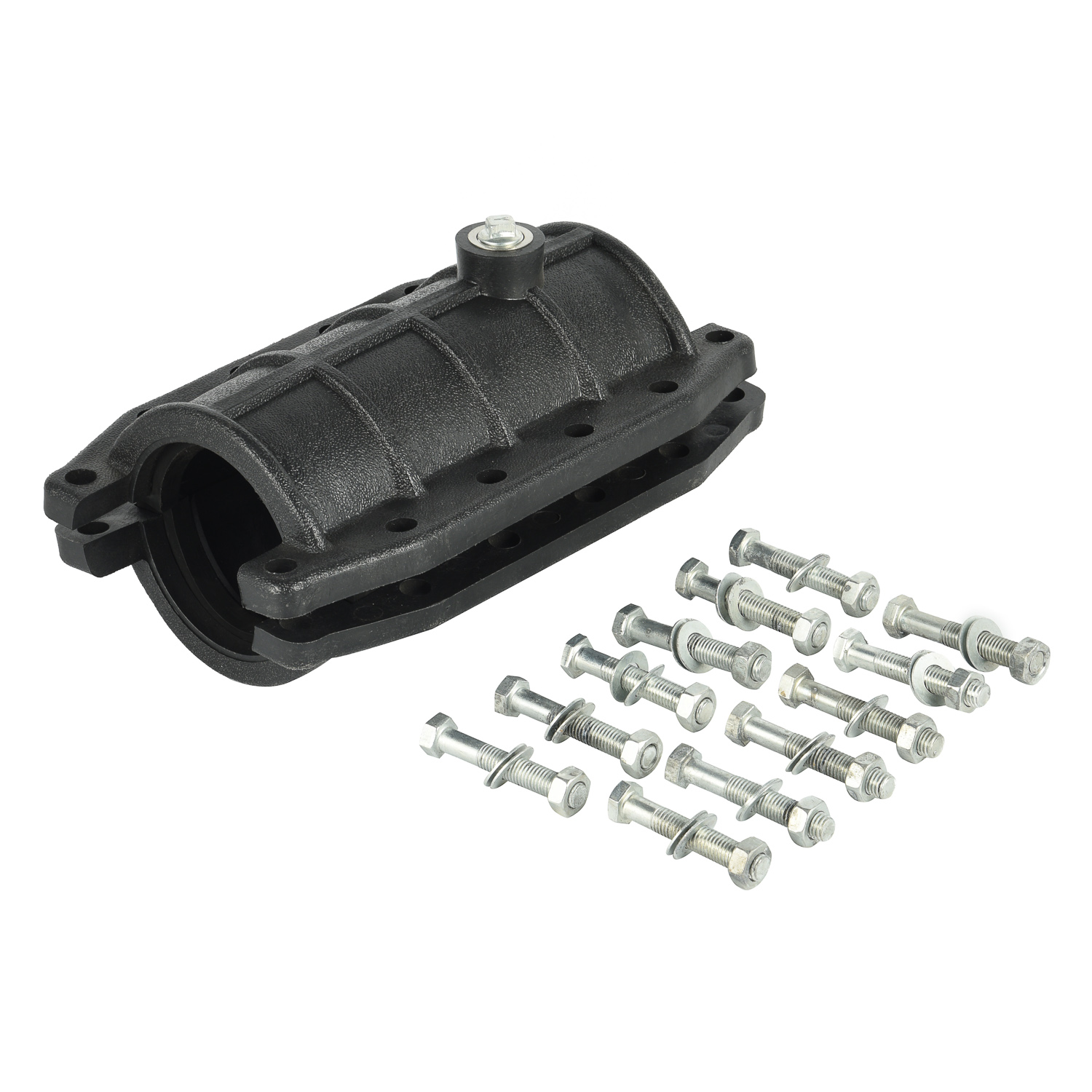

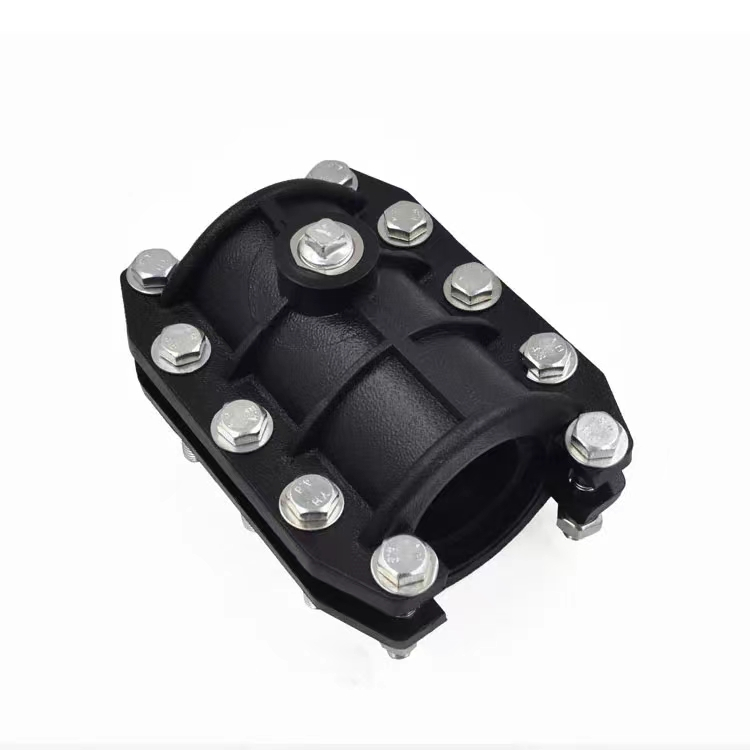

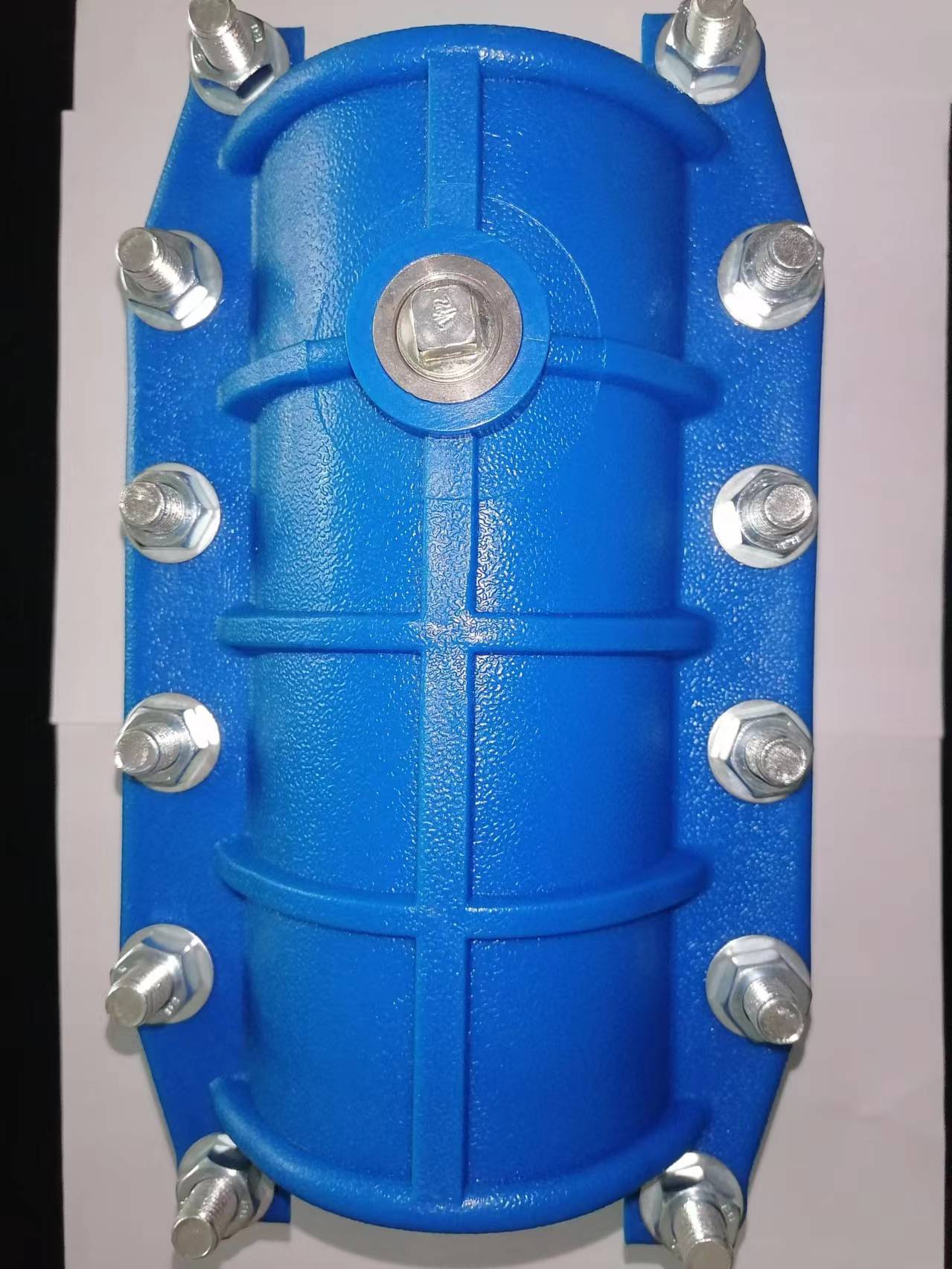

باعتبارنا شركة مصنعة وموردة رائدة لحلول خطوط الأنابيب المتقدمة، فإننا نقدم مشبك الإصلاح السريع HDPE المصمم لحل التسرب بشكل فوري وموثوق. تم تصميم نظام التثبيت الميكانيكي القوي هذا لتخفيف التمزقات المفاجئة واستعادة استمرارية السوائل دون الحاجة إلى إيقاف تشغيل النظام بشكل مكلف.
تم تصميمه لاحتواء التسرب السريع تحت الضغط والتعزيز الهيكلي.
مصنوع من بوليمرات صناعية ومثبتات من الفولاذ الكربوني عالي القوة.
يلغي الحاجة إلى اللحام الحراري المتخصص أو الآلات الثقيلة.
يضمن استمرارية التشغيل السلسة لشبكات نقل السوائل المهمة.
وصف المنتج
يعمل مشبك الإصلاح السريع HDPE لإصلاح تسرب أنابيب المياه كآلية تدخل لا غنى عنها لشبكات نقل السوائل المعرضة للخطر. عندما تهدد الشقوق الطولية غير المتوقعة، أو الثقوب الصغيرة، أو التآكلات الشديدة سلامة خط الأنابيب، فإن هذا المشبك الميكانيكي يوفر ختمًا هيكليًا فوريًا. إن المرونة الملموسة لجسم البولي إيثيلين عالي الكثافة، جنبًا إلى جنب مع الثقل المطمئن للمثبتات المصنوعة من الفولاذ الكربوني عالي القوة، تتحدث عن قدرتها على التحمل الصناعي. عند التطبيق، تضغط البطانة الداخلية المصنوعة من المطاط الصناعي بقوة على الجزء الخارجي التالف، وتتشكل في كل شق صغير وغير منتظم في السطح لمنع هروب السوائل على الفور.
يعمل هذا المكون بشكل لا تشوبه شائبة تحت الضغط النشط، مما يسمح لأطقم الصيانة بتجاوز العملية الشاقة المتمثلة في تصريف الخط أو نشر آلات الاندماج الحراري الثقيلة. يضمن الشكل الانسيابي الأنيق للمشبك الحد الأدنى من إزاحة التربة أثناء التركيبات تحت الأرض، ويمكن تركيبه بسهولة في مساحات الخنادق الضيقة. من خلال تحويل عملية استبدال الأنابيب المعقدة كثيفة العمالة إلى مهمة ربط ميكانيكية سريعة، يحافظ هذا المشبك على وقت التشغيل التشغيلي الحرج ويقلل بشكل كبير من نفقات العمالة في الموقع. تقاوم هندستها المعمارية القوية كيمياء التربة العدوانية، والردم الكاشطة، والأحمال الحرارية المتقلبة، مما يوفر احتضانًا هيكليًا دائمًا وصلبًا للقناة المعرضة للخطر.
مواصفات المنتج
| المواصفات (مم) | L | L1 | الوزن الإجمالي | رقم الصنف |
| DN20 | 90 | 68 | 0.104 | LYGYQ11-20 |
| DN25 | 100 | 79 | 0.119 | LYGYQ11-25 |
| DN32 | 120 | 95 | 0.202 | LYGYQ11-32 |
| DN40 | 160 | 136 | 0.52 | LYGYQ11-40 |
| DN50 | 170 | 145 | 0.72 | LYGYQ11-50 |
| DN63 | 195 | 155 | 1.35 | LYGYQ11-63 |
| DN75 | 210 | 160 | 1.45 | LYGYQ11-75 |
| DN90 | 305 | 250 | 2.3 | LYGYQ11-90 |
| DN110 | 330 | 265 | 2.7 | LYGYQ11-110 |
| DN125 | 325 | 265 | 3 | LYGYQ11-125 |
| DN140 | 365 | 310 | 3.9 | LYGYQ11-140 |
| DN160 | 370 | 315 | 3.8 | LYGYQ11-160 |
| DN180 | 440 | 385 | 5.9 | LYGYQ11-180 |
| DN200 (صغير) | 360 | 290 | 5.1 | LYGYQ11-200(س) |
| DN200 (مركز) | 425 | 370 | 5.5 | LYGYQ11-200(ج) |
| DN200 (كبير) | 450 | 390 | 6.6 | LYGYB11-200(ب) |
| DN225 | 410 | 335 | 7.6 | LYGYQ11-225 |
| DN250 (صغير) | 420 | 340 | 7.2 | LYGYQ11-250(س) |
| DN250 (كبير) | 480 | 400 | 7.9 | LYGYQ11-250(ب) |
| DN280 | 510 | 430 | 11.6 | LYGYQ11-280 |
| DN315 (صغير) | 450 | 370 | 10.9 | LYGYQ11-315(س) |
| DN315 (كبير) | 500 | 430 | 13.2 | LYGYQ11-315(ب) |
| DN355 | 510 | 440 | 16 | LYGYQ11-355 |
| DN400 | 590 | 480 | 22.4 | LYGYQ11-400 |
| DN450 | 650 | 550 | 27 | LYGYQ11-450 |
| DN500 | 650 | 565 | 31.6 | LYGYQ11-500 |
الميزات الرئيسية ويسلط الضوء
قم بتزويد فرق الصيانة لديك بحل متخصص يحول الأعطال الكارثية في البنية التحتية إلى إصلاحات سريعة يمكن التحكم فيها. تم تصميم مشبك الإصلاح هذا بدقة لتقديم أداء لا مثيل له عندما تترجم كل ثانية من وقت التوقف عن العمل إلى اضطراب تشغيلي كبير وفقدان الموارد.
استعادة التدفق الفوري: يتجاوز الحاجة إلى الصرف الكامل للنظام، مما يسمح لمنشأتك بالحفاظ على توصيل السوائل بشكل مستمر أثناء عملية الإصلاح الحرجة.
قبضة ميكانيكية خالية من الأدوات: يتم تأمينها بإحكام حول قسم الأنابيب المتضرر باستخدام مفاتيح يدوية قياسية، مما يزيل العبء اللوجستي لنقل معدات الدمج الحراري الثقيلة إلى المواقع البعيدة أو التي يصعب الوصول إليها.
المرونة في جميع الأحوال الجوية: تحافظ على السلامة الهيكلية الاستثنائية وقدرة الغلق عبر التقلبات الشديدة في درجات الحرارة، مما يضمن أداءً موثوقًا به في كل من الخنادق الجوفية المتجمدة والتركيبات السطحية التي تتعرض لأشعة الشمس.
الأصول القابلة لإعادة الاستخدام: مصممة لدورات حياة النشر المتعددة، مما يوفر قيمة شراء استثنائية ويعمل كأصل يمكن الاعتماد عليه بدرجة كبيرة لمخزونات الاستجابة لحالات الطوارئ.
المواد ومكافحة التآكل
تم تصميم الأساس الهيكلي لمشبك الإصلاح هذا ليصمد أمام الواقع القاسي للبيئات الصناعية الجوفية والمكشوفة. باستخدام مواد عالية الجودة، فهو يشكل درعًا لا يمكن اختراقه وطويل الأمد ضد التدهور البيئي والهجوم الكيميائي.
غلاف من البولي إيثيلين عالي الكثافة: يقاوم الجزء الخارجي المتين من البولي إيثيلين عالي الكثافة (HDPE) بشكل طبيعي المواد الكيميائية العدوانية للتربة والتيارات الكهربائية الضالة والردم الكاشطة، مما يمنع التدهور المبكر وإجهاد المواد.
مثبتات شديدة التحمل: مجهزة بفولاذ كربوني عالي القوة أو مسامير اختيارية من الفولاذ المقاوم للصدأ تقاوم التآكل الجلفاني وتحافظ على قوة تثبيت هائلة وثابتة على مدار عقود من الخدمة.
المطاط الصناعي من الدرجة الصناعية: تحافظ الحشية المطاطية الداخلية EPDM أو NBR على ملمسها المرن والمتكيف دون الفلكنة أو التشقق أو فقدان الذاكرة، مما يضمن قبضة مقاومة للماء حتى بعد سنوات من الضغط الساكن.
السلامة الصحية: تم تصميم مكونات الختم الداخلي خصيصًا للحفاظ على المعايير الصحية لشبكات مياه الشرب دون ترشيح مواد ضارة أو نقل روائح غير مرغوب فيها.
كفاءة الإصلاح والراحة
الوقت هو المقياس الوحيد الأكثر أهمية أثناء فشل خط الأنابيب. يعيد هذا المشبك تعريف بروتوكولات الاستجابة لحالات الطوارئ عن طريق إزالة التعقيدات والتأخيرات المرتبطة بطرق استخراج الأنابيب التقليدية واستبدالها تمامًا.
التثبيت بالضغط المباشر: يمكن نشره مباشرة فوق التسريبات النشطة بينما يظل الأنبوب مضغوطًا بالكامل، مما يوفر ساعات لا حصر لها تقضي عادةً في تصريف النظام، والتهوية، وإعادة التعبئة.
الميكانيكا المبسطة: يسمح تصميم الجسم المنقسم المباشر لمشغل واحد بلف المشبك ومحاذاته وتدويره إلى موضع الراحة النهائي خلال دقائق معدودة.
متطلبات الحرارة الصفرية: تتجنب تمامًا الحاجة إلى الصهر الكهربائي أو اللحام التناكبي، مما يجعلها آمنة بشكل استثنائي ومتوافقة مع البيئات الخطرة أو الرطبة أو شديدة الاحتراق.
تقليل آثار الحفر: يتطلب شكلها الهندسي المدمج الحد الأدنى من خلوص الخنادق، مما يقلل بشكل كبير من استخدام معدات تحريك التربة الثقيلة وتكاليف العمالة المرتبطة بها.
الختم وتقييم الضغط
لا يمكن الاعتماد على الإصلاح الميكانيكي إلا بقدر موثوقية الختم الداخلي. يستخدم هذا المشبك ديناميكيات الضغط الهندسية المتقدمة لضمان الاحتفاظ المطلق للسوائل في ظل ضغوط تشغيلية شديدة الطلب ومتقلبة.
ضغط نصف قطري 360 درجة: توزع البطانة المطاطية الملتفة بالكامل قوة التثبيت بالتساوي عبر محيط الأنبوب بالكامل، مما يحيد تركيزات الضغط ويمنع تشويه الأنبوب الثانوي.
تحمل الضغط العالي: تم تصميمه للحفاظ على ضغوط الشبكة الداخلية من PN10 إلى PN16، مما يوفر إصلاحًا هيكليًا دائمًا يطابق أو يتجاوز معدل الضغط الأصلي للقناة.
التكيف مع الشقوق الدقيقة: يعض النمط الشبكي المتخصص الموجود على الوجه المطاطي الداخلي سطح الأنبوب بشكل فعال، مما يؤدي إلى إغلاق الخدوش المجهرية والنقر والحفر غير المنتظمة التي تسبب تسربات بطيئة بشكل فعال.
منع الانفجار: تمنع الحواف الميكانيكية المتشابكة لجسم المشبك المطاط الصناعي من البثق أو التحول في ظل الزيادات الهيدروليكية العالية أو أحداث المطرقة المائية الشديدة.
المواصفات والقدرة على التكيف
يتم تقليل تعقيد المشتريات إلى حد كبير عندما يتمكن خط إنتاج واحد من معالجة العديد من الاختلافات في البنية التحتية. يتميز مشبك الإصلاح هذا بنطاق توافق لا مثيل له للأبعاد والمواد، مما يعمل على تبسيط مخزون الصيانة الخاص بك.
مصفوفة تحجيم واسعة النطاق: متوفرة في نطاق شامل بدءًا من DN20 لخطوط التوزيع المحلية وصولاً إلى DN500 لخطوط النقل البلدية الرئيسية.
توافق المواد المتعددة: لا يمسك ويغلق HDPE بسلاسة فحسب، بل أيضًا PVC وUPVC وحديد الدكتايل (DI) والأنابيب الفولاذية القياسية، مما يقلل بشكل كبير من الحاجة إلى مجموعات إصلاح خاصة بالمواد.
التسامح مع البيضاوية: إن الطبيعة المرنة بطبيعتها لجسم المشبك تستوعب بشكل طبيعي الأنابيب القديمة التي عانت من تشوه طفيف أو ترسيب أو خروج عن الاستدارة مع مرور الوقت.
الجسور الانتقالية: قادرة على تثبيت المفاصل بشكل آمن حيث يلتقي قطران خارجيان مختلفان قليلاً، مما يوفر حل جسور متعدد الاستخدامات في شبكات السوائل ذات المواد المختلطة.
سيناريوهات التطبيق والصداقة للبيئة
تعدد الاستخدامات يلتقي بالاستدامة الحديثة. يحظى حل الإصلاح هذا بالثقة في مختلف القطاعات، مما يوفر بديلاً صديقًا للبيئة وعالي الكفاءة للممارسة المسرفة المتمثلة في استخراج الأنابيب بالكامل والتخلص منها.
شبكات المياه البلدية: تعمل على حل الانقطاعات الرئيسية تحت شوارع المدينة المزدحمة على الفور، مما يقلل من تعطيل حركة المرور، ويمنع فقدان كميات كبيرة من المياه المعالجة، ويحمي البنية التحتية المحيطة من الانهيار.
الري الزراعي: يعمل على إصلاح الخطوط التالفة في الحقول النائية بسرعة، مما يضمن حصول المحاصيل على الماء دون انقطاع دون الحاجة إلى أطقم لحام متخصصة للسفر على الطرق الوعرة.
التعامل مع السوائل الصناعية: يحتوي بأمان على تسربات غير متوقعة في خطوط تبريد المصانع أو أنظمة نقل مياه الصرف الصحي، مع الحفاظ على الامتثال البيئي الصارم ومنع إغلاق المنشأة.
الصيانة المستدامة: من خلال إنقاذ البنية التحتية الحالية للأنابيب بدلاً من التخلص منها، يقلل هذا المشبك بشكل كبير من البصمة الكربونية المرتبطة بتصنيع ونقل وتركيب قطاعات الأنابيب الجديدة.
مراقبة الجودة والشهادات
إن الثقة في إصلاح البنية التحتية الحيوية مبنية على اختبارات صارمة ومعايير تصنيع صارمة. يعد كل مشبك يغادر منشأة الإنتاج بمثابة شهادة على التميز الهندسي والموثوقية.
اختبار هيدروستاتيكي صارم: تخضع كل دفعة إنتاج لتجارب شديدة للانفجار والضغط المستمر لضمان الموثوقية والسلامة المطلقة في الظروف الميدانية التي لا يمكن التنبؤ بها.
محاذاة المعايير العالمية: يتم تصنيعها بما يتوافق بشكل صارم مع معايير الأبعاد والأداء الدولية، مما يضمن التكامل السلس في المشاريع الهندسية العالمية.
متانة طويلة الأمد: تم تصميمه بدقة مع عمر هيكلي يصل إلى 50 عامًا، مما يحول بشكل فعال تصحيح الطوارئ السريع إلى ترقية دائمة للبنية التحتية.
الامتثال للمعايير الصحية: يتم فحص واختبار مواد الختم الداخلية بدقة للتأكد من أنها تلبي لوائح الصحة والسلامة الصارمة للاتصال المباشر بمياه الشرب البلدية.
لماذا تختارنا؟
إن الشراكة مع مصنع ومورد متخصصين تعني تأمين سلسلة توريد تعطي الأولوية لنجاح مشروعك على المدى الطويل. نحن نقدم أكثر من مجرد مكونات متميزة؛ نحن نقدم راحة البال التشغيلية وأمن البنية التحتية.
قدرة إنتاجية لا مثيل لها: تضمن مرافق التصنيع المتقدمة لدينا التنفيذ السريع للطلبات كبيرة الحجم، مما يحافظ على مستودعات الاستجابة للطوارئ لديك ممتلئة بالكامل على مدار العام.
مصادر المواد الصارمة: نحن نشتري فقط البوليمرات عالية الجودة والسبائك المقاومة للتآكل، مما يضمن أداء كل مشبك على حدة بشكل لا تشوبه شائبة تحت الضغط الشديد.
الدعم الفني المتخصص: فريقنا المتخصص من المتخصصين الهندسيين متاح دائمًا لتقديم إرشادات شاملة حول التركيبات المعقدة، وتقييمات الضغط، وتوافق المواد.
لوجستيات عالمية مبسطة: نحن نستخدم حلول التغليف المُحسّنة وشبكات الشحن الموثوقة للغاية لتوفير البنية التحتية للإصلاح المهمة في الوقت والمكان الذي تشتد الحاجة إليها.
الالتزام بالابتكار: يتيح لنا الاستثمار المستمر في البحث والتطوير تحسين آليات التثبيت لدينا باستمرار، مما يؤدي إلى حلول إصلاح أسرع وأكثر أمانًا وأقوى.
التعليمات
هل يمكن تركيب هذا المشبك على خط أنابيب مضغوط بالكامل؟
نعم، التصميم الهيكلي يلائم بشكل خاص تركيبات الضغط الحي. يسمح نظام التثبيت الميكانيكي للمشغلين بتأمين التسرب دون إيقاف تدفق السوائل أو تصريف النظام، وهو أمر بالغ الأهمية للحفاظ على الخدمة المستمرة في الشبكات البلدية والصناعية.
ما هي أنواع مواد الأنابيب التي يتوافق معها مشبك الإصلاح هذا؟
في حين أنه تم تحسينه بشكل مثالي للبولي إيثيلين عالي الكثافة (HDPE)، فإن آلية الختم المرنة للغاية والشد الميكانيكي القابل للتعديل يسمحان له بإنشاء ختم دائم مانع للماء على PVC، وUPVC، وحديد الدكتايل (DI)، والأنابيب الفولاذية القياسية، مما يجعله أصلًا متعدد الاستخدامات لأي مخزون صيانة.
هل الحشية المطاطية الداخلية آمنة لأنظمة مياه الشرب؟
قطعاً. يتم تصنيع المطاط الصناعي الداخلي (عادةً EPDM عالي الجودة) وفقًا لمعايير صحية وصحية صارمة. فهو يضمن أن المادة لن تتسرب مواد كيميائية، أو تغير الطعم، أو تدخل أي روائح غريبة إلى إمدادات مياه الشرب البلدية.
هل يتطلب التركيب أي معدات لحام حراري متخصصة؟
ليست هناك حاجة إلى أي اندماج حراري أو صهر كهربائي أو آلات لحام متخصصة على الإطلاق. يعتمد المشبك بالكامل على الضغط الميكانيكي الذي يتم تحقيقه من خلال ربط البراغي عالية القوة باستخدام الأدوات اليدوية القياسية، مما يقلل بشكل كبير من تعقيد التثبيت ومخاطر الموقع.
كيف يتعامل المشبك مع إجهاد التربة تحت الأرض وتغيرات درجات الحرارة؟
تم تصميم الغلاف عالي الجودة HDPE والمثبتات القوية المصنوعة من الفولاذ الكربوني لمقاومة تآكل التربة والاحتكاك الكاشط والعمل الجلفاني. علاوة على ذلك، تتكيف المواد بشكل طبيعي مع التمدد والانكماش الحراري، وتحافظ على ختم آمن مانع للتسرب عبر نطاق درجة حرارة متطلب يتراوح من -20 درجة مئوية إلى +120 درجة مئوية.
