| الكمية: | |
|---|---|
المواصفات (مم) | φد | L | φد | رقم الطلب |
50 63 75 90 110 125 160 200 250 315 400 500 630 | 65 80 95 112 139 156 200 250 305 385 480 600 | 95 110 120 135 155 185 200 220 245 290 320 355 | 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 | LYDL11-50 LYDL11-63 LYDL11-75 LYDL11-90 LYDL11-110 LYDL11-125 LYDL11-160 LYDL11-200 LYDL11-250 LYDL11-315 LYDL11-400 LYDL11-500 LYDL11-630 |

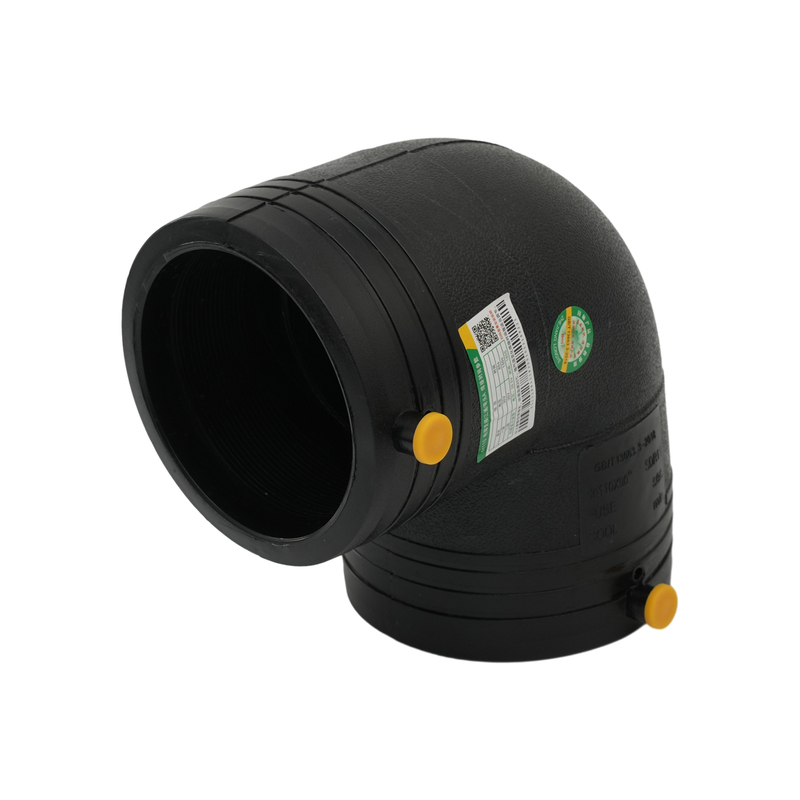

إن كوع خطوط الأنابيب DN50-630 PN16 HDPE المنصهر بزاوية 90 درجة عبارة عن تركيب اتجاهي عالي التحمل مصمم لنقل السوائل عالية الضغط في أنظمة الأنابيب الصناعية والبلدية والبنية التحتية. تم تصنيعها من مادة HDPE من فئة PE100 - المعتمدة بموجب EN 12201-1: 2024 لأنابيب الضغط - فهي تخلق دورات دقيقة بزاوية 90 درجة مع الحفاظ على سعة التدفق الكاملة وسلامة الضغط. تم تصنيف هذا الكوع لضغط تشغيل يصل إلى 16 بار (PN16) عند 20 درجة مئوية، ويتفوق على البدائل المعدنية في مقاومة التآكل والمرونة، مع عمر تصميمي يتجاوز 50 عامًا في التركيبات المدفونة وفوق الأرض. متوفر بأحجام تتراوح من DN50 (63 مم OD) إلى DN630 (630 مم OD)، ويوفر تغييرات اتجاهية مهمة في شبكات خطوط الأنابيب ذات القطر الكبير التي تتعامل مع المياه ومياه الصرف الصحي والمواد الكيميائية غير العدوانية.
تم تصميم سمك جدار الكوع باستخدام طرق حساب ISO 12162 ، مما يضمن سلامة الضغط عبر جميع الأحجام. يقلل نصف القطر المعزز (1.5× القطر الاسمي) من مقاومة التدفق والاضطراب، مما يقلل من فقدان الضغط إلى أقل من 5% عند معدلات التدفق التصميمية. تمنع هذه الهندسة المحسنة التجويف والتآكل في الأنظمة عالية السرعة، مما يطيل عمر خطوط الأنابيب.
تم تصميم الكوع يتم تعزيز مناطق الدمج للحفاظ على تصنيف الضغط من خلال المفصل، مما يزيل نقاط الضعف الشائعة في الأكواع المعدنية الملحومة. يتضمن كل مرفق إرشادات لإعداد الدمج لضمان تكوين المفصل بشكل سليم. للدمج التناكبي أو تركيب الصهر الكهربائي ، حيث يقوم بإنشاء وصلات متجانسة مع أنابيب HDPE التي تكون أقوى من مادة الأنبوب نفسها.
يتكون الكوع من إنه يُظهر مقاومة كيميائية لمستويات الأس الهيدروجيني من 2.5% من الكربون الأسود لتحقيق ثبات الأشعة فوق البنفسجية، ويتحمل التعرض لأشعة الشمس لفترة طويلة في التركيبات فوق الأرض. 2 إلى 12 ، مما يجعله مناسبًا للسوائل شديدة العدوانية، ويحتفظ بالمرونة عند درجات حرارة منخفضة تصل إلى -40 درجة مئوية ، مما يمنع تشقق الشتاء في المناخات الباردة. كما أن المادة مقاومة للحشف الحيوي، مما يقلل من احتياجات الصيانة في تطبيقات مياه الصرف الصحي.
لا غنى عن كوع الضغط العالي هذا في أنظمة خطوط الأنابيب كثيرة المتطلبات:
نقل المياه البلدية : توجيه أنابيب المياه ذات القطر الكبير في شبكات التوزيع الحضرية.
الأنابيب الصناعية : تتعامل مع المياه المعالجة ومياه التبريد في محطات الطاقة ومنشآت التصنيع.
نقل مياه الصرف الصحي : توجيه خطوط الصرف الصحي المضغوطة في البنية التحتية لمحطة المعالجة.
مشاريع البنية التحتية : توفر تغييرات اتجاهية في معابر خطوط الأنابيب تحت الطرق والسكك الحديدية والممرات المائية.
يشير PN16 إلى أن الكوع مُصنف لضغط عمل يبلغ 16 بار (232 رطل لكل بوصة مربعة) عند 20 درجة مئوية، وهو مناسب لأنظمة خطوط الأنابيب ذات الضغط المتوسط إلى العالي والتي توجد عادةً في نقل المياه البلدية والتطبيقات الصناعية.
على عكس الأكواع المعدنية التي تتآكل أو تصدأ أو تعاني من تلف جلفاني، فإن كوع PE100 HDPE يوفر مقاومة كاملة للتآكل، وتشغيل مرن تحت حركة الأرض، ووزن أخف (أخف بنسبة 70% من الفولاذ) لسهولة التعامل والتركيب.
يعمل الكوع مع كل من الدمج التناكبي (للأقطار الكبيرة DN110+) والصهر الكهربائي (لجميع الأحجام)، مما يؤدي إلى إنشاء وصلات دائمة تحافظ على معدل الضغط الكامل لنظام خطوط الأنابيب.
نعم. يتحمل الكوع PE100 بناء وتصميمه المعزز الضغط الخارجي الناتج عن أحمال التربة وحركة المرور، ويلبي متطلبات EN 12201-1 لخطوط أنابيب الضغط المدفونة في تطبيقات البنية التحتية.
