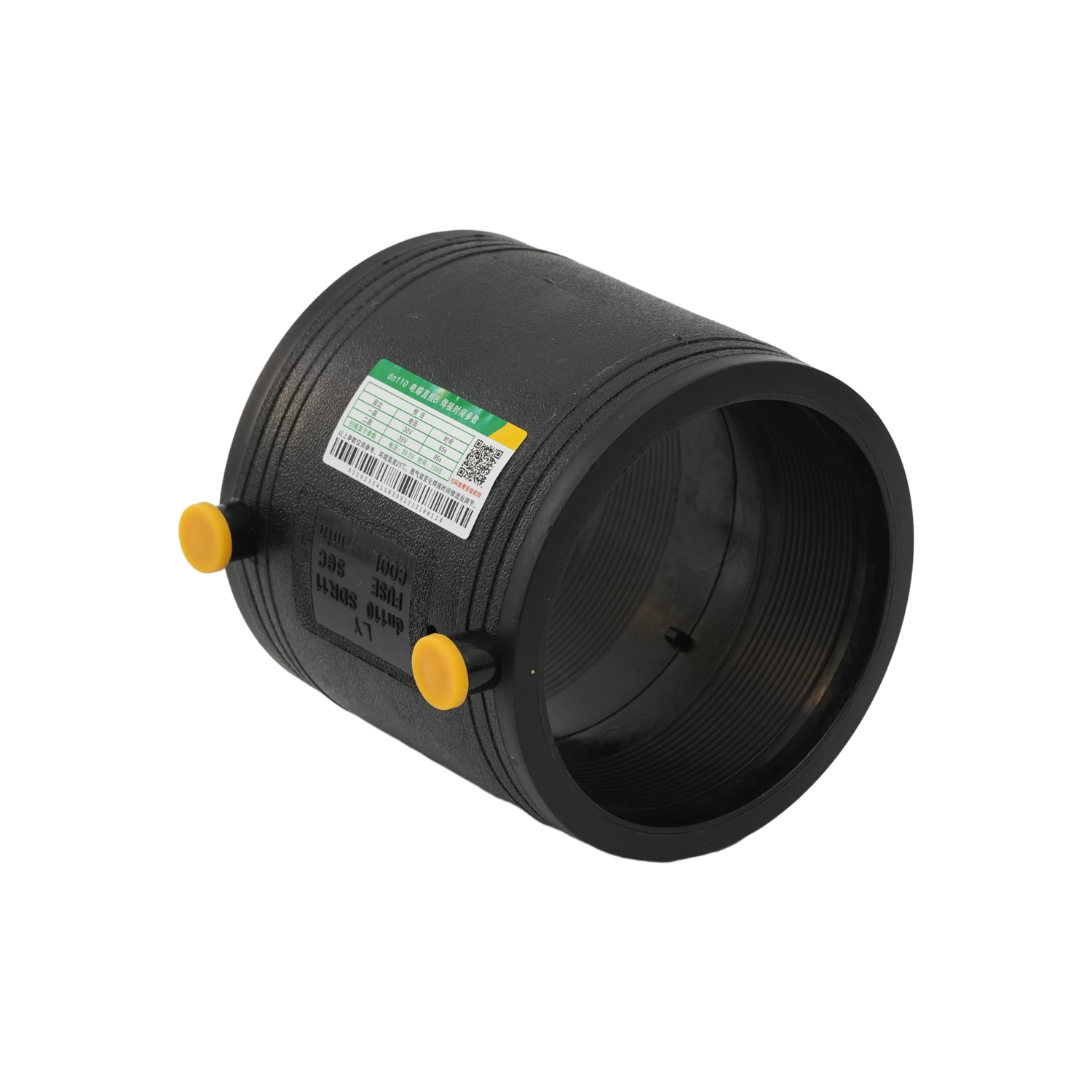

ال HDPE 50-400mm مقرنة منصهرة لأنابيب HDPE عبارة عن وصلة توصيل للخدمة الشاقة تم تصميمها لإنشاء وصلات دائمة مانعة للتسرب في أنظمة الأنابيب البلاستيكية ذات القطر الكبير.
| الكمية: | |
|---|---|
المواصفات (مم) | φد | L | φد | كمية التعبئة (صندوق) |
32 40 50 63 75 90 110 160 200 250 315 400 500 630 | 40 50 65 80 95 115 140 200 250 305 385 480 600 700 | 92 95.5 110 118 123 124 139 174 189 214 234 320 355 385 | 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 4.8 | 500/1 360/1 ٢١٦/١ 160/1 90/1 60/1 30/1 18/1 8/1 5/1 4/1 2/1 2/1 1/1 |
تم تصنيعها من مادة HDPE من فئة PE100 المعتمدة بموجب EN 12201-1:2024 — أحدث معيار لأنابيب ضغط البولي إيثيلين — تستوعب هذه الوصلة أحجام الأنابيب من 50 مم إلى 400 مم OD ، مما يلبي احتياجات البنية التحتية البلدية والمشاريع الصناعية. تم تصنيفها لضغط عمل يبلغ 16 بارًا (232 رطل لكل بوصة مربعة) عند 20 درجة مئوية، وهي تتفوق على أدوات التوصيل المعدنية التقليدية من خلال القضاء على مخاطر التآكل وتقليل تكاليف الصيانة على المدى الطويل بنسبة تصل إلى 50%. ويضمن التصميم المصبوب المكون من قطعة واحدة سُمكًا موحدًا للجدار مع تفاوتات تبلغ ±0.2 مم، مما يوفر أداءً ثابتًا عبر جميع نطاقات الأحجام. ويخلق تركيبها الملحوم بالانصهار رابطة متجانسة تحافظ على معدل الضغط الكامل لنظام خطوط الأنابيب، مما يضمن عمر خدمة يتجاوز 50 عامًا في المنشآت المدفونة وفوق الأرض.
صُممت الوصلة خصيصًا للدمج التناكبي بأحجام ≥110 مم والصهر الكهربائي للأقطار الأصغر (50-110 مم)، وتشكل روابط جزيئية بين نهايات الأنابيب التي تقضي على مسارات التسرب المحتملة. تتميز نماذج دمج المؤخرة بأسطح دمج مُصنعة بدقة مع علامات محاذاة لضمان تكوين المفصل بشكل سليم. تشتمل نماذج الصهر الكهربائي على أسلاك مقاومة مدمجة مع معلمات لحام مشفرة بالرمز الشريطي والتي تضمن التحكم الدقيق في درجة الحرارة (190±5 درجة مئوية) وأوقات التبريد، مما يقلل من أخطاء التثبيت في مشاريع البنية التحتية الحيوية.
تحتفظ مادة PE100 بنسبة 90% من قوتها عند 40 درجة مئوية، مما يجعلها مناسبة لتطبيقات المياه المقسّمة في الأنظمة البلدية والصناعية. إنه يُظهر مقاومة استثنائية للزحف، ويحافظ على سلامة الضغط بعد 10000 ساعة من التشغيل المستمر عند درجة حرارة 20 درجة مئوية و16 بار، أي ما يعادل 50 عامًا من الخدمة في الظروف النموذجية. تمتص مرونة قارنة التوصيل صدمات المطرقة المائية حتى 25 بارًا، مما يمنع فشل الوصلة في سيناريوهات زيادة الضغط الشائعة في الأنظمة ذات القطر الكبير.
على عكس الوصلات المعدنية التي تعاني من التآكل الجلفاني، يوفر هيكل HDPE مقاومة كاملة للمياه المعالجة بالكلور، والمواد الكيميائية في التربة، ومطهرات السباكة الشائعة. تم تركيبه باستخدام مادة مضافة أسود الكربون بنسبة 2.5% ، وهو يوفر ثباتًا فائقًا للأشعة فوق البنفسجية للتركيبات فوق الأرض، مما يمنع الأكسدة الضوئية في ضوء الشمس المباشر. تظل المادة مرنة عند درجات حرارة منخفضة تصل إلى -40 درجة مئوية ومستقرة حتى 60 درجة مئوية، مما يضمن أداءً موثوقًا به في المناخات القاسية.
تعمل قارنة التوصيل المنصهرة ذات السعة العالية على حل تحديات الاتصال ذات القطر الكبير في:
• أنابيب المياه البلدية : تنضم إلى أقسام أنابيب توزيع المياه HDPE في مشاريع التوسع الحضري ومبادرات استبدال خطوط الأنابيب.
• أنظمة الصرف الصحي : يربط خطوط الصرف الصحي الضغط وأنابيب القوة في شبكات تجميع مياه الصرف الصحي البلدية.
• الأنابيب الصناعية : تربط خطوط معالجة HDPE ذات القطر الكبير في مصانع الكيماويات ومحطات الطاقة ومنشآت التصنيع.
• معالجة المياه : تركيب خطوط أنابيب HDPE في محطات تحلية المياه، ووصلات الخزانات، ومرافق معالجة مياه الصرف الصحي.
تتوفر قارنة التوصيل لأحجام الأنابيب من 50 مم OD إلى 400 مم OD ، مع نماذج محددة محسنة لكل نطاق حجم لضمان أداء الدمج والضغط المناسب.
ينشئ اللحام بالصهر رابطة دائمة ومتجانسة على المستوى الجزيئي، مما يؤدي إلى التخلص من الحشيات أو الخيوط التي تعتبر نقاط فشل شائعة في أدوات التوصيل الميكانيكية. وهذا يوفر مقاومة فائقة لحركة الأرض وارتفاع الضغط.
تتطلب الأحجام ≥110 مم آلة دمج بعقب هيدروليكية مع ألواح تسخين يمكن التحكم في درجة حرارتها (190±10 درجة مئوية). يوصى بالحصول على شهادة احترافية في عمليات الدمج ذات القطر الكبير لضمان تكوين المفاصل بشكل سليم.
نعم. تستوعب قارنة التوصيل الاختلافات القياسية في SDR (نسبة الأبعاد القياسية)، بما في ذلك أنابيب SDR 11 (PN16)، وSDR 17 (PN10)، وSDR 21 (PN6)، مما يجعلها متعددة الاستخدامات لتعديلات وإصلاحات النظام.
